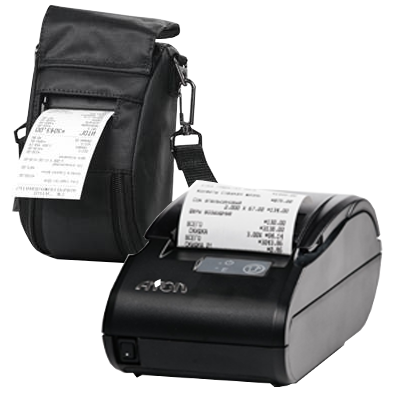

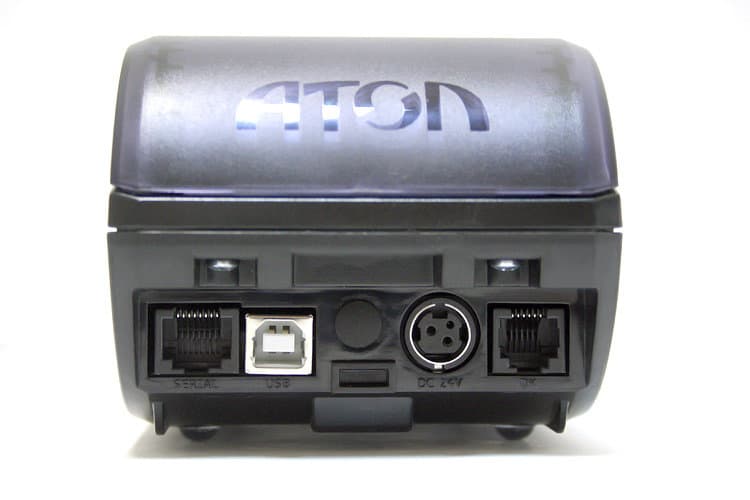

ККТ Атол 11Ф Мобильный


Служебные режимы

Для перехода в тот или иной служебный режим необходимо выключить ККТ, зажать кнопку перемотки, включить ККТ, дождаться нужного количества звуковых сигналов.
1 сигнал - получение информации о ККТ
2 сигнала - демонстрационная печать (7 разных шрифтов с разной яркостью печати, а также тестовый ШК EAN-13)
3 сигнала - тест и перечисление оборудования (WiFi - Espressif ESP8266, GSM и Bluetooth - Quectel M66)
4 сигнала - сервисный режим (настройки)
5 сигналов - просто выдал чековую ленту с надписью "Готов к работе"
6 сигналов - диагностика соединение с ОФД

Получение информации о ККТ (1 сигнал)

│ <---   ширина 32 символа    ---> │
│                                  │
│             АТОЛ 11Ф             │
│         ИНФОРМАЦИЯ О ККТ         │
│ ЭЛЕКТРОННЫЙ БЛОК             1.3 │
│  УНИКАЛЬНЫЙ НОМЕР                │
│ 0800f01eaefc9447580dde3cf50020c1 │
│ КОД ЗАЩИТЫ 4                     │
│  4898727625089100           НОРМ │
│ КОД ЗАЩИТЫ 6                     │
│  XXXXXXXXXXXXXXXX         НЕНОРМ │
│ БАТАРЕЯ ЧАСОВ (2.2 - 3.3) = 3.1В │
│                             НОРМ │
│ АККУМУЛЯТОР(6.6 - 8.4)      7.4В │
│  ЗАРЯД                       30% │
│ ДАТА РЕГИСТРАЦИИ        27-09-17 │
│ ФН                               │
│  ФИСКАЛИЗИРОВАН               ДА │
│  ФИСК.РЕЖИМ ЗАКРЫТ           НЕТ │
│  ВЕРСИЯ          fn debug v 1.37 │
│  СРОК ДЕЙСТВИЯ          11-11-18 │
│  ПЕРЕРЕГИСТРАЦИЙ/ОСТАЛОСЬ   1/29 │
│  ФФД ФН                      1.0 │
│ НАРАБОТКА                        │
│  ДВИГАТЕЛЬ,ВСЕГО          812476 │
│  ГОЛОВКА,ВСЕГО            584162 │
│  ДВИГАТЕЛЬ,СБРОС          642846 │
│  ГОЛОВКА,СБРОС            459554 │
│ ТЕМПЕРАТУРА ГОЛОВКИ          27C │
│ ID СЕРИИ (4139):                 │
│  1                          1245 │
│  3                          2893 │
│ ФФД ККТ                      1.0 │
│ СВЯЗЬ С ПК                       │
│  КАНАЛ ОБМЕНА          BLUETOOTH │
│  СКОРОСТЬ БЫЛА            115200 │
│  СКОРОСТЬ ВРЕМЕННО          4800 │
│  ПРОТОКОЛ ОБМЕНА        АТОЛ 3.0 │
│ Дата Время        02.06.19 22:22 │
│ ИНН:                  9717051171 │
│ РН ККТ:         0000000002016080 │
│ ♠ЗН ККТ:         00106703850004♠ │
│ ФН №            9999078900007579 │

Тестирование оборудования ККТ (3 сигнала)

│ <---   ширина 32 символа    ---> │
│                                  │
│         REMOVE THE PAPER         │
│        RETURN AFTER SIGNAL       │
│ Cover & paper sensors........(+) │
│                                  │
│      DISCONNECT EXT. POWER!      │
│       CONNECT EXT. POWER!        │
│ Main battery.................(-) │
│                                  │
│    PRESS BUTTON IF BUZZER OK     │
│ Buzzer.......................(+) │
│                                  │
│     PRESS BUTTON IF LEDS OK      │
│ Leds.........................(+) │
│                                  │
│ RTC clock....................(+) │
│ NV RAM (DD3).................(+) │
│ Serial FLASH (DD5)...........(+) │
│ RTC battery = 3.1V...........(+) │
│ FD MODE IS FISCAL............(-) │
│ USB..........................(-) │
│ RS232-1 (XT10)...............(-) │
│ RS232-2 (XT10)...............(-) │
│ WIFI ESP8266.................(+) │
│ GSM QUECTEL M66..............(+) │
│ SIM card.....................(-) │
│ Cash drawer (XP9)............(-) │
│ Serial N:         00106703850004 │
│                   03-06-19 01:18 │
│                                  │
│ АТОЛ 11Ф                         │
│ Unique ID                        │
│ 0800f01eaefc9447580dde3cf50020c1 │
│ Assembky ID (4139):              │
│  1                          1245 │
│  3                          2893 │
│ FN version       fn debug v 1.37 │
│                                  │
│ TEST RESULT..................(-) │
│                                  │
│ _______________      (signature) │

Чипы модуля связи

Espressif ESP8266
Quectel M66

Блок питания

Модель: MYX-2402500
Вход: переменный ток 100-240V 50/60Hz 1.5A MAX
Выход: постоянный ток 24V 2.5A
